Kabelsats till XBB PP-CAN-FD

En specialdesignad kabelsats för det smarta reläet XBB PP-CAN-FD, framtagen för att ge dig en så enkel och professionell installation som möjligt. Istället för att bygga ett eget system från grunden får du här en färdig lösning som är dimensionerad för att hantera både hög strömstyrka och känsliga datasignaler. På kabelsatsen finns en färdig plats för det smarta reläet, vilket innebär att du enkelt klickar i din XBB PP-CAN-FD i den integrerade reläsockeln. Detta ger en kompakt och säker montering där alla kablar sitter skyddat och ordentligt anslutna från start.

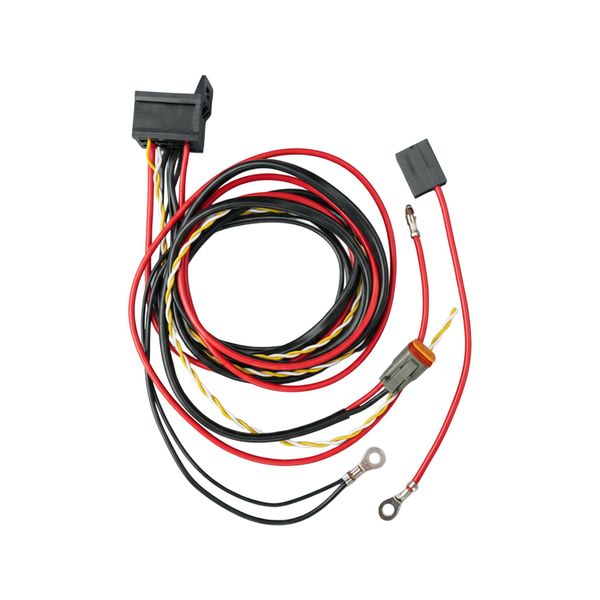

Kabelsatsen består av följande:

• Plusanslutning (stift 2): Röd kabel med M8-ringkabelsko. Kraftig 4 mm² RKUB-kabel med tillhörande ATO-säkringshållare
• Jordanslutning (stift 6): Svart kabel med M8-ringkabelsko. Ansluts till chassi (jord)
• CANbus-anslutning (stift 1 & 3): Tvinnad vit och gul kabel som ansluts till bilens CAN-Hi- och CAN-Lo-kablar
• Utgång 1 (stift 8): Förberedd med en färdig DT-2-kontakt för direktanslutning till extraljus. Kan kapas / bytas ut på egen hand för ökad kompatibilitet
• Utgång 2 (stift 5): Lämnas öppen (ej kontakterad) - välj själv kabel och kontakttyp efter behov. Ansluts till valfritt extraljus
• Sekundär analog ingång (stift 4): Lämnas öppen (ej kontakterad) - välj själv kabel och kabelsko efter behov. Används bl.a. för manuellt tillslag av utgångarna

Kabelsatsen är avsedd för att användas tillsammans med XBB PP-CAN-FD. Bland produktalternativen kan du köpa kabelsatsen separat eller som komplett paket med reläet. Läs mer om XBB PP-CAN-FD nedan:

XBB PP-CAN-FD

Teknisk specifikation

• Märke och modell: Kabelsats till XBB PP-CAN-FD
• Användningsområde: Ansluta extraljus på CANbus-styrda fordon
• DT2-kontakt för ett extraljus
  • Max. effekt: 180W
• Säkring: Integrerad säkringshållare (ATO/Bladsäkring)
• Kabellängd från relä till extraljus: ca 130 cm
• Passar 12V-system
• Garanti: 12 månader
