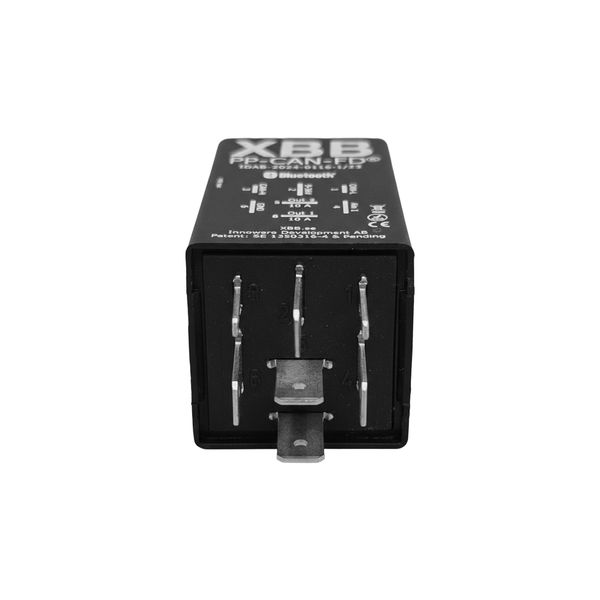

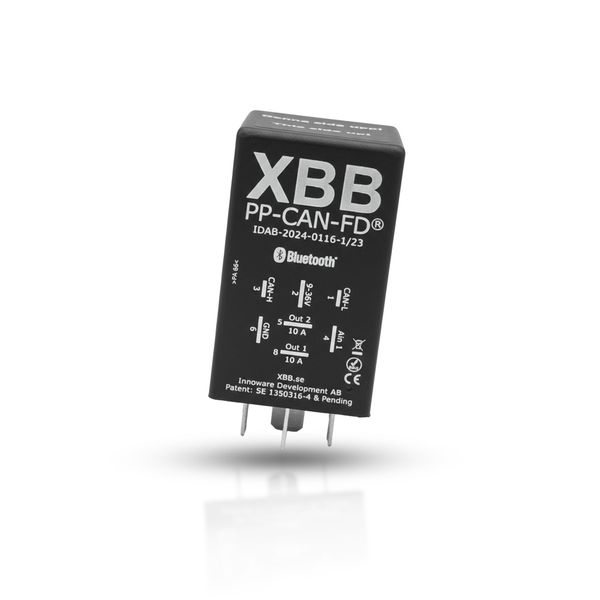

Canbus-relä XBB PP-CAN-FD

XBB PP-CAN-FD är en kraftfull allt-i-ett-styrenhet som kombinerar funktionerna från både en XBB Dongle och en PowerUnit i en och samma enhet. Den är särskilt framtagen för moderna bilar med det snabbare CAN-FD-protokollet och för användare som önskar en fast, dold installation utan att bruka bilens OBDII-port. Det smarta reläet är avsett för att anslutas till en specialdesignad kabelsats, som i sin tur ansluts till bilens interna CANbus-system. Där läser den av bilens digitala signaler (t.ex. helljus) och aktiverar extraljusen direkt via sina inbyggda utgångar. Detta innebär att du får en helt integrerad lösning där ingen utrustning syns i kupén och diagnosuttaget förblir fritt för annan användning.

Enheten är utrustad med två 10A-utgångar som vid behov kan bryggas till totalt 20A för extraljus som kräver mer effekt. Dessutom finns en analog ingång på PIN 4 som kan användas för att exempelvis styra enheten via en manuell brytare. Skulle du behöva styra ännu fler extraljus fungerar PP-CAN-FD som en hubb; du kan trådlöst ansluta upp till fyra extra XBB PowerUnits, eller parkoppla den med en XBB PowerUnit 6 eller en XBB Smart Button.

XBB PP-CAN-FD finns som komplett paket med avsedd kabelsats. Läs mer om kabelsatsen nedan:

Kabelsats till XBB PP-CAN-FD

Kompatibiitetslista

Kompatibilitetslista för XBB PP-CAN-FD

Teknisk specifikation

• Nominell spänning: 12 V
• Driftspänning: 9 – 36 V
• Max belastning: 240W @ 12V (vid bryggning av två 10A-utgångar)
• Strömförbrukning i viloläge: 3 – 5,4 mA
• Mått: 30 x 62,5 mm (Djup x Höjd)
• Material: Plast
• Vikt: 40 g
• Kapslingsklass: IP65
• Drifttemperatur: -30 °C till +85 °C
• Anslutning: 7-poligt relä
  • Utgångar: 2 x 10 A
  • Ingångar: 1 x Analog ingång
• EMC/godkännanden:
  • RED 2014/53/EU
  • RoHS3 2015/863/EU
  • REACH 1907/2006
  • Bluetooth SIG D053188
  • ISO 14229-1
  • ISO 14229-7
  • CE
• Garanti: 12 månader

Snabbmanual

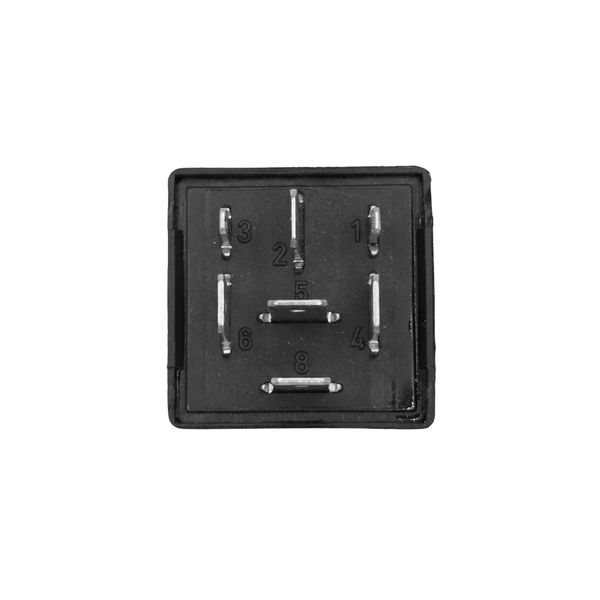

Pin-konfiguration:

• Pin 1: CAN-L (Low)
• Pin 2: 9–36V (Strömförsörjning)
• Pin 3: CAN-H (High)
• Pin 4: Analog Input (Analog insignal)
• Pin 5: Output #1 (10A)
• Pin 6: GND (Jord)
• Pin 8: Output #2 (10A)
