Extraljus Purelux Ranger 9 - Rund / 23 cm / 160W

 PRODUKTBESKRIVNING - LEVERANSINNEHÅLL - TEKNISK SPECIFIKATION

• PowerBoost®-teknologi
• Unikt kombinationsljusbild
• 11632 lumen, 840 meter (@ 1 lux)
• R65-godkänt varningsljus
• Dynamiskt positionsljus
• Snygg design

Purelux Ranger 9 är ett imponerande och kraftfullt 9” extraljus, utvecklat särskilt för att möta behoven hos större fordon som SUV:ar, transportbilar och tunga fordon. Extraljuset är utrustad med bland annat hög prestanda, två olika effektlägen, R65-godkänt varningsljus, dynamiskt positionsljus och en elegant design – kort sagt allt man kan önska av ett extraljus. Namnet gör den rättvisa genom att i det obegränsade PowerBoost®-läget leverera hela 11 632 lumen och en imponerande ljusbild med en räckvidd på upp till 840 meter (@ 1 lux). Trots sin imponerande prestanda kan ljusflödet och ljusbilden höjas ytterligare genom att montera två eller fler Ranger 9 tillsammans på fordonets tak eller front.

Ranger 9 har två inbyggda effektlägen som gör att extraljusets fulla potential kan utnyttjas i alla situationer: ett mer återhållsamt läge godkänt för vägtrafik och ett PowerBoost®-läge som frigör maximalt ljusflöde för användning utanför vägnätet. Det höga ljusflödet i kombination med den kraftfulla kombinationsljusbilden gör Ranger 9 till ett oslagbart val både för tak- och frontmontering. Trots sin imponerande prestanda kan ljusflödet och ljusbilden höjas ytterligare genom att montera två eller fler Ranger 9 tillsammans, vilket ger en ännu bredare och mer heltäckande ljusbild.Den eleganta, detaljrika designen och det dynamiska positionsljuset som lyser i orange eller vitt längs ljusets över- och underkant ger fordonet ett stilfullt utseende även när extraljuset inte används, och det klara orangea varningsljuset säkerställer att fordonet syns väl både i mörker och dagsljus.

Till skillnad från andra extraljus behöver ingen extra kabel anslutas eller kopplas bort för att aktivera lampans olika effektlägen, växling mellan PowerBoost® och vägtrafikläge är möjligt med ett unikt integrerat användargränssnitt. Effektläget kan därför ändras enkelt och snabbt, även under körning.

Purelux PowerBoost®  -  De flesta extraljusramper som säljs idag har en så kallad E-märkning. Det betyder att man får ett krav på sig som extraljus-tillverkare, att produkten måste effektbegränsas för att vara trafikgodkänd för vissa länder i Europa. I Sverige är vi lyckligt lottade och har dispens från delar av EU-direktivet. Vi kan i praktiken alltså ha hur ljusstarka extraljus vi vill, men många extraljusramper som säljs här har märkningen ändå för att de är tillverkade för hela Europeiska marknaden. Detta gör att effekten blir begränsad i nästan alla extraljus. Med PowerBoost-läget aktiverat går man förbi E-märkningen och kör "ALL IN" på extraljusets effekt.

Obs! Skillnaden mellan PowerBoost® och E-märkt läge märks tydligt vid användning - PowerBoost-läget är betydligt effektivare.

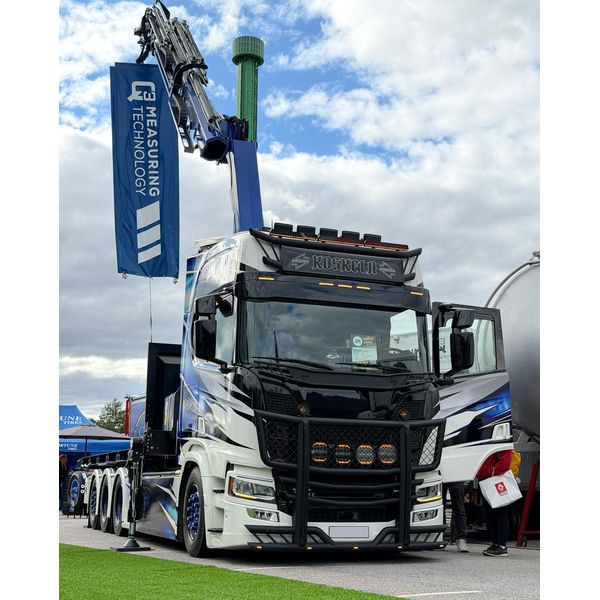

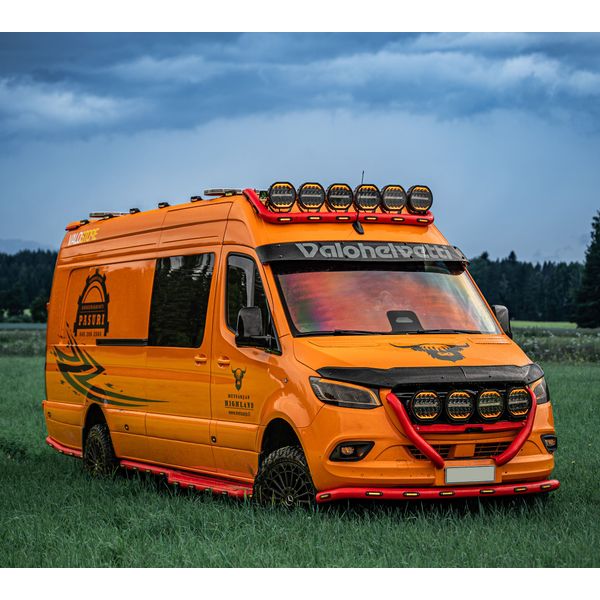

Extraljuset har en ljusbild som består av en ljusstark huvudspot med lång räckvidd i mitten, omgiven av en bred stråle som sprider sig långt åt sidorna. Till skillnad från många andra extraljus är spotten placerad något högre än mitten av ljusbilden. Detta gör att extraljuset kan monteras på taket eller fronten av större fordon, så att spotten riktas långt framåt samtidigt som den bredare strålen effektivt belyser vägkanterna och vägrenen från fordonets front. Trots att huvudspotten ligger i ljusbildens övre del och resten av strålen fyller ut sidorna och den nedre delen, är ljusbilden ändå vertikalt väl avgränsad. Det gör att ljus inte slösas bort mot himlen och att det inte uppstår en bländande ljusfläck direkt framför fordonet. Tack vare den ovanliga ljusbilden är Ranger 9 ett utmärkt val för lastbilar, långtradare, arbetsfordon och andra höga monteringslägen. Den kan dock lika gärna monteras på fronten av transportbilar och SUV:ar, och genom att justera ljusbilden fungerar den även utmärkt på personbilar.

Förutom sina utmärkta ljusegenskaper är Ranger 9 utrustad med ett R65-godkänt orange varningsljus som kan användas vid exempelvis specialtransporter, när fordonet kör från landsväg till arbetsplats, vid trafikdirigering eller i situationer där vägarbeten orsakar hinder för trafiken. Det starkt lysande varningsljuset syns tydligt och garanterar säkerheten för både de som arbetar vid fordonet och de som rör sig i dess närhet – utan behov av separata varningsljus. Det integrerade varningsljuset kan kopplas till en separat strömbrytare för att enkelt kunna aktiveras vid behov. Flera lampor kan dessutom synkroniseras för att blinka samtidigt och ge fordonet ett enhetligt utseende.

Designmässigt representerar Ranger 9 det främsta inom runda extraljus: strategiskt placerade LED:er, elegant synliga reflektorytor genom linsen och mörk optik kombinerat med en kraftfull formgivning och positionsljus som skapar djup i linsen. Detta resulterar i en helhet som lyfter utseendet på vilket fordon som helst. Den tvärgående varningsljuslinjen i linsen fulländar frontens struktur och gör att extraljuset sticker ut från mängden. Den mörka profilen säkerställer en diskret montering när lamporna är släckta, medan de dynamiska och stilfullt formade positionsljusen ger extraljuset ett levande och tilltalande utseende. Ranger 9 levereras med en monteringsfot och har förberedd plats för stabiliseringsstag, en strömkabel med färdigmonterad DTP-kontakt samt separata ledare för positionsljus och varningsljus, vilket gör installationen smidig. Den bred driftspänningen (10–30 V) gör att extraljuset kan installeras i både 12 V- och 24 V-system. Dessutom är extraljuset skyddad mot radiostörningar enligt ECE R10-standard. Två års (24 månader) garanti!

Innehåll (1 st)

• Purelux Ranger 9
• Monteringsfot
• Strömkabel med DTP-2-kontakt
• Anslutnings- och installationsanvisningar (FI/SE/NO/DK)

Innehåll (2 st - Komplett paket)

• 2 x Grundläggande innehåll (se ovan)
• Extraljushållare för EU-skylt
• Reläkabelsats Purelux Pro Serie 12V, HD DTP (2 utgångar)
• Stabiliseringsstag Purelux Stabilizer, 2 st

Innehåll (3 st - Komplett paket)

• 3 x Grundläggande innehåll (se ovan)
• Extraljushållare för EU-skylt, för tre ljus
• Reläkabelsats Purelux Pro Serie 12V, HD DTP (3 utgångar)
• Stabiliseringsstag Purelux Stabilizer, 4 st

Innehåll (4 st - Komplett paket)

• 4 x Grundläggande innehåll (se ovan)
• Extraljushållare Purelux HD, för fyra extraljus
• Reläkabelsats Purelux Pro Serie 12V, HD DTP (4 utgångar)
• Stabiliseringsstag Purelux Stabilizer, 4 st

Innehåll (4 st - Komplett paket WRC)

• 4 x Grundläggande innehåll (se ovan)
• Extraljushållare Purelux WRC, för fyra extraljus
• Reläkabelsats Purelux Pro Serie 12V, HD DTP (4 utgångar)
• Stabiliseringsstag Purelux Stabilizer, 4 st

Innehåll (5 st - Komplett paket WRC)

• 5 x Grundläggande innehåll (se ovan)
• Extraljushållare Purelux WRC, för fem extraljus
• Reläkabelsats Purelux Pro Serie 12V, HD DTP (1 utgång)
• Reläkabelsats Purelux Pro Serie 12V, HD DTP (4 utgångar)
• Stabiliseringsstag Purelux Stabilizer, 6 st

Innehåll (6 st - Komplett paket WRC)

• 6 x Grundläggande innehåll (se ovan)
• Extraljushållare Purelux WRC, för sex extraljus
• Reläkabelsats Purelux Pro Serie 12V, HD DTP (2 utgångar)
• Reläkabelsats Purelux Pro Serie 12V, HD DTP (4 utgångar)
• Stabiliseringsstag Purelux Stabilizer, 6 st

Teknisk specifikation

• Märke och modell: Purelux Ranger 9
• Användningsområde: Som extraljus till bilar /arbetsfordon
• Driftspänning: 10–30 V (DC)
• Referenstal: 25
• Nominell effekt: 188 W
• Valostores uppmätta strömförbrukning:
  • Purelux PowerBoost®: 5,98A @ 24V
  • Vägtrafikläge: 0,69A @ 24V
• Valostore uppmätta effekt:
  • Purelux PowerBoost®: 143,7 W
  • Vägtrafikläge: 16,6 W
  • Positionsljus: 7,3 W
• Valostore uppmätta ljusflöde: 11 632 lm (Purelux PowerBoost®) / 1 365 lm (Vägtrafikläge)
• Valostore uppmätta räckvidd: 840 m @ 1 lux / 1680 m @ 0,25 lux (Purelux PowerBoost®)
• Valostore uppmätt räckvidd: 315 m @ 1 lux / 630 m @ 0,25 lux (Vägtrafikläge)
• Valostore uppmätt räckvidd med flera extraljus (PowerBoost® / E-godkänd, @ 1 lux):
  • Två extraljus: 1188 m / 445 m (@ 1 lux)
  • Tre extraljus: 1455 m / 546 m (@ 1 lux)
  • Fyra extraljus: 1680 m / 630 m (@ 1 lux)
• Tillverkarens deklarerade färgtemperatur: 5700 K
  • Valostores uppmätta färgtemperatur: 6060 K
• Fäste: monteringsfot
• Kontakt: DTP-2
  • Separata ledare för positionsljus och varningsljus
• Kabellängd längd: ca 700 mm
• Mått: 228 x 209 x 102 mm (Bredd x Höjd x Djup)
  • Höjd med monteringsfot: 237,5 mm
• Vikt: 3000 g
• Kapslingsklass: IP69K
• Godkännanden: ECE R10, R148, R149, R65, CE, RoHS
  • Väggodkännandet gäller ej för Purelux PowerBoost®-läget
• Garanti: 24 månader
• Importör: Handshake.fi

Snabbmanual

Koppling

• DTP-kontakt: Extraljus
• Gul: Orange positionsljus
• Vit: Vitt positionsljus
• Grön: Varningsljus (R65)
• Grå: Synkronisering av varningsljus (ansluts till grå kabel på annan Ranger 9)

Ändring av effektläge med UI-teknik: Vid första användning startar lampan i PowerBoost-läge. Byt effektläge genom att stänga av lampan, slå sedan på den i två sekunder, stäng av och slå på två gånger inom 1,5 sekunder för att växla läge. Upprepa för att byta tillbaka.

Obs! Instruktionsvideo för att byta effektläge finns längst ner på denna sida!

Allmänna anslutnings- och installationsanvisningar: Installationsguide för extraljus. Där kan du hitta de vanligaste installationerna, t.ex. med hjälp av en reläkabelsats och en guide för installation av extraljus med Canbus.

Du hittar tillverkarens anslutnings- och installationsanvisningar genom att klicka här.
