Trådlös brytarpanel STRANDS SKYN1 EXP Wireless Controller, Bluetooth

Strands SKYN1 EXP Wireless Controller är en kombinerad styrenhet och trådlös brytarpanel för belysning i SKYN1 EXP-systemet. Panelen kommunicerar med kompatibla lampor via Bluetooth och samlar styrningen av exempelvis extraljus, LED-ramper, arbetsbelysning, varningsljus och positionsljus på ett och samma ställe. Systemet kräver ingen app och lamporna behöver normalt endast anslutas till ström innan de parkopplas med panelen. SKYN1 EXP kan även kombineras med traditionella fordonssignaler genom en separat signalkabel.

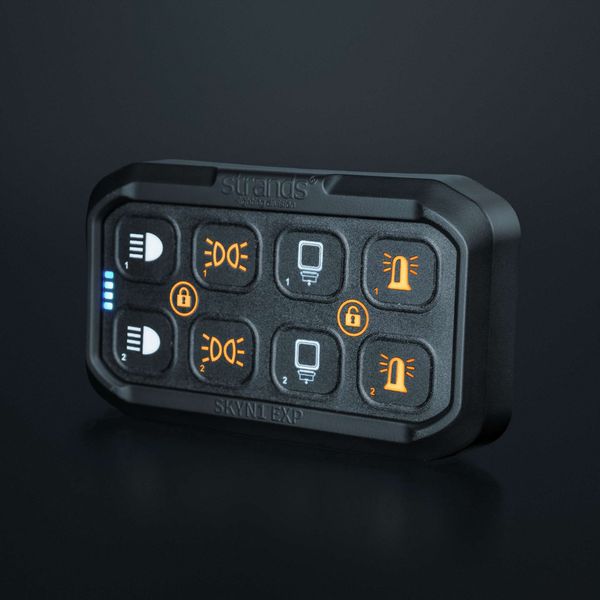

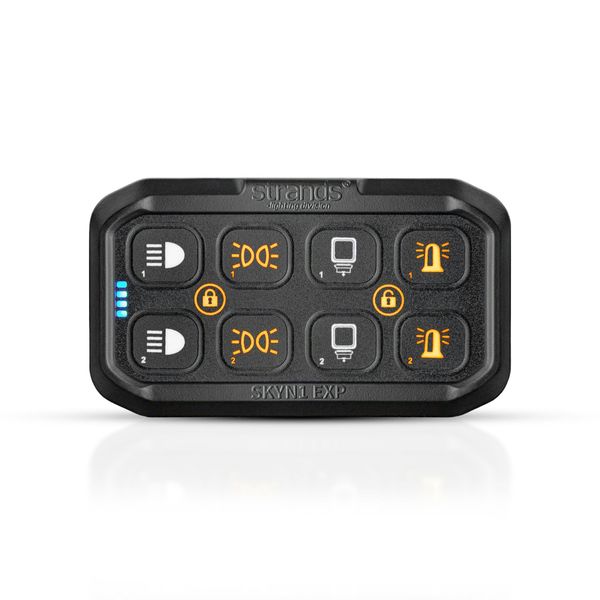

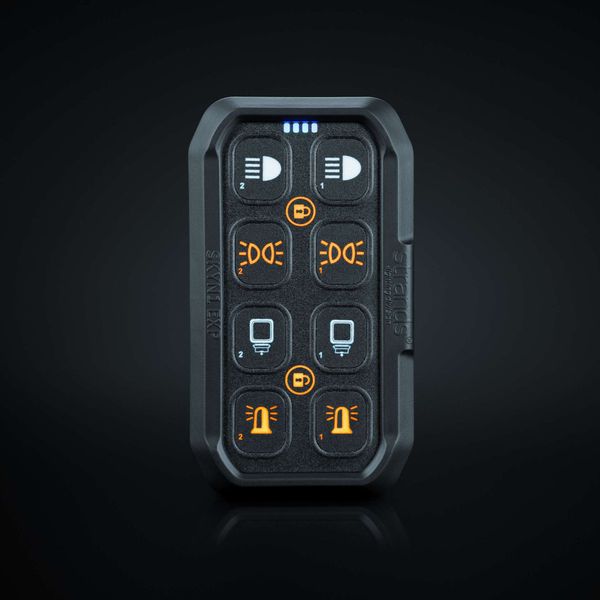

Brytarpanelen har åtta knappar och kan styra upp till 12 olika funktioner. När kompatibla SKYN1 EXP-lampor ansluts identifierar systemet lamporna och kopplar deras funktioner till rätt knappar. Det minskar behovet av separata signalkablar och gör installationen betydligt enklare, särskilt i fordon där flera olika typer av belysning ska installeras.

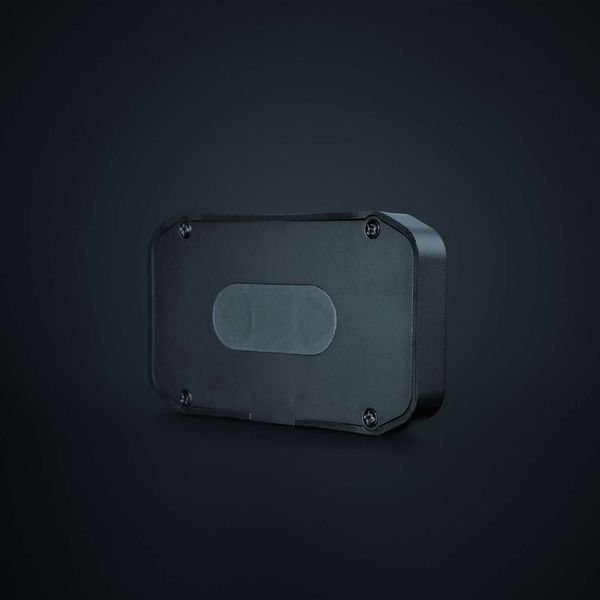

Knapparna är förkonfigurerade för olika typer av belysning och kan även hantera flera funktioner genom dubbel- eller multiklick. Extraljus kan exempelvis växlas mellan XP- och E-märktläge, positionsljus kan byta färg och varningsljus kan växla mellan olika blixtmönster. Panelen har ett inbyggt uppladdningsbart batteri på 500 mAh och laddas via USB-C. På baksidan finns ett integrerat magnetfäste som gör panelen enkel att placera och ta loss inne i fordonet. Ett monteringsfäste med 3M-tejp medföljer för en fast och lättåtkomlig placering. Tre års (36 månader) garanti!

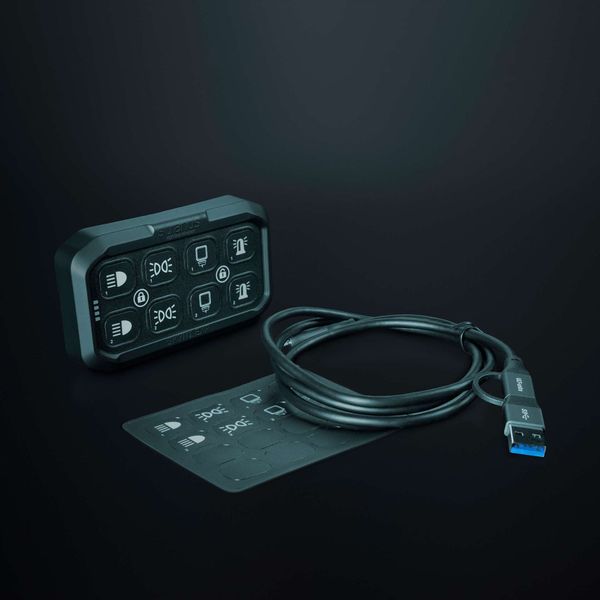

Innehåll

• Strands SKYN1 EXP Wireless Controller
• 1000 mm USB-A/USB-C till USB-C-kabel
• Knappdekaler
• Monteringsplatta med 3M-tejp

Teknisk specifikation

• Märke och modell: Strands SKYN1 EXP Wireless Controller
• Användingsområde: Styrning av kompatibla extraljus, arbetsbelysning och varningsljus
• Driftspänning: 5 V DC
• Batterikapacitet: 500 mAh
• Antal knappar: 8
• Funktioner: Upp till 12
• Laddning: USB-C
• Material: Plast (PA6)
• Fäste: Magnet eller monteringsplatta
• Kabellängd: 1000 mm

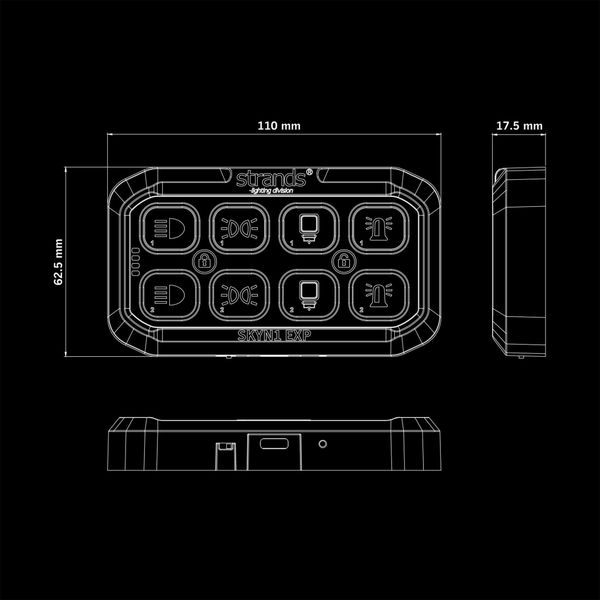

• Mått: 110 x 62,5 x 17,5 mm
• Vikt: 220 g
• Kapslingsklass: IP30
• Drifttemperatur: -30 till +65 °C
• Protokoll: Bluetooth Mesh
• Godkännande: CE
• Garanti: 3 år

Snabbmanual

Parkoppling av belysning

1. Anslut den kompatibla SKYN1 EXP-belysningen till ström.
2. Håll inne Connect-knappen på brytarpanelen tillsammans med knappen för den belysning som ska anslutas.
3. Systemet identifierar den anslutna belysningen och tilldelar funktionerna till rätt knappar.
4. Upprepa proceduren för ytterligare belysning som ska anslutas.

Koppla bort belysning

• Håll inne Disconnect-knappen tillsammans med knappen för den belysning som ska kopplas bort.

Styrning

• Extraljus / LED-ramp: Ett tryck tänder eller släcker. Dubbeltryck växlar mellan XP-läge och E-läge.
• Positionsljus: Ett tryck tänder eller släcker. Dubbeltryck växlar färg.
• Arbetsbelysning: Ett tryck tänder eller släcker.
• Varningsljus: Ett tryck tänder eller släcker. Dubbeltryck växlar blixtmönster. Tre tryck aktiverar Cruise Mode. Fem tryck återgår till det första blixtmönstret.
• Systemet kommer ihåg den senast använda inställningen och återgår till den nästa gång belysningen aktiveras.
