Montera extraljus med XBB/Canbus

Vi får ofta frågorna:

Hur kopplar man in extraljus med hjälp av XBB? Hur installerar man ett extraljus på en elbil? Hur kopplar man in extraljus på en elbil?  I denna artikel hittar du svaren på dina frågor angående installation av belysning på elbil. I videon kan du hänga med på installation och montering av extraljus steg-för-steg.

VIDEO: INSTALLATION AV EXTRALJUS PÅ ELBIL

INSTALLATION PÅ EJ ELDRIVEN BIL HITTAR DU => HÄR!

Att installera ett extraljus på en elbil kan på förhand kännas svårt, men det är lättare än vad man kan tro. I dagens moderna bilar är styrs det mesta digitalt vilket gör att många tror att det är svårt att installera extraljus på sin nya bil - men sanningen är att det är lättare än någonsin!

Som en guide & hjälp på traven för dig som aldrig tidigare installerat eller monterat ett extraljus, eller för dig som bara vill få koll på läget så har vi fixat denna artikel med fullständiga instruktioner för hur man går tillväga. I artikeln kommer vi gå igenom hur du kopplar in extraljuset till bilens egna helljus så det tänds samtidigt!

1. Montering av extraljushållare
2. Montering av extraljus
3. Anslutning av extraljus
4. Plus- och minuspol
5. XBB PowerUnit
6. Kabeldragning och testning
7. Riktning av extraljus
8. Extraljus för xenon- och LED-ljus
9. Anslutning till CAN-bus
10. Fullständig installationsvideo

Extraljus-, ramper och tillbehör hittar du -> HÄR!

Nödvändiga tillbehör och verktyg

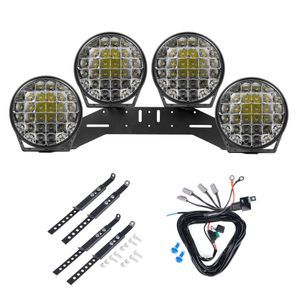

Förutom extraljus och extraljusramper så erbjuder Valostore kompletta paket för i princip alla extraljus. Ett komplett paket inkluderar extraljus, extraljushållare och reläkabelsats som krävs för det specifika extraljuset. Om du redan har lämpliga tillbehör eller tänker montera på annat sätt fungerar det givetvis lika bra att köpa extraljuset separat. Glöm inte att det på nyare bilar kan behövas en XBB Dongle & PowerUnit för att du ska kunna tända och släcka ljuset i samband med bilens befintliga helljus. Nedan har du en liten checklista över det som kan behövas för montering och installation.

Extraljus / tillbehör

• Ett eller flera extraljus
• Reläkabelsats
• Extraljushållare
• Stabiliseringsstag
• XBB Dongle & PowerUnit

Verktyg

• Skruvdragare/skruvmejsel (för att lossa och montera registeringsskylt och extraljushållare)
• Tång/avbitare (för kapning av kablar och buntband)
• Skiftnyckel/ringnyckel (för montering av bl.a. bultar)
• Buntband (för att fästa kablar, bunta extrakablar)
• Skruvar (för montering av extraljushållare)
• Mobiltelefon (vid användning av XBB Dongle & PowerUnit)

Installation av extraljus

När de nödvändiga tillbehören och verktygen är framtagna kan du fortsätta till själva installationen. I början av denna instruktion går vi igenom montering av extraljushållaren och extraljuset, och därefter anslutning av extraljusets kablar. Man kan givetvis börja i vilken ände som helst.

1. Montering av extraljushållare

Lossa registreringslisten och själva nummerplåten, skruva sedan loss registreringsskyltshållaren. Passa på att rengöra lackytan och placera extraljushållaren på registreringsskyltens plats. Skruva sedan fast extraljushållaren. Monteringen av extraljushållaren kan även underlättas genom att markera ut monteringshålen där extraljushållaren ska fästas. Ta sedan bort fästet och förborra ett litet hål för skruvarna för att göra det lättare att skruva in dem. Sätt sedan tillbaka extraljushållaren och fäst med skruvarna.

Obs! Det är viktigt att fästa extraljushållaren så hårt som möjligt för att minimera risken att extraljuset studsar eller hoppar omkring när man kör. Skruvarna för extraljushållaren ska åtminstonde fästas i varje hörn av extraljushållaren, gärna även i mitten. Se till att fästet sitter ordentligt.

2. Montering av extraljus

(Om extraljuset behöver stabiliseringsstag, fäst dem även i detta skede. Vanligtvis har extraljusen en egen fästpunkt för stag, där ena änden av staget fästs på extraljuset. Den andra änden fästs på bilens stötfångare eller lämplig plats med en liten skruv.)

Sätt till sist tillbaka nummerskylten på plats. Det enklaste sättet är att fästa registreringsskylthållare direkt på extraljushållaren, detta ger även extraljushållaren mer stabilitet.

Tips! För extraljusramper är det lättast att montera sido- eller skenfästena på extraljuset innan du fäster det på extraljushållaren. För runda extraljus är det oftast lättare att montera extraljusets monteringsfot på hållaren först, och därefter fästa själva extraljuset på foten.

3. Anslutning av extraljus

När extraljuset har monterats på plats kommer vi till nästa steg i installationen, att ansluta kablarna från extraljuset till bilen. Det traditionella sättet att koppla ihop extraljuset med bilens elsystem är att använda en färdig reläkabelsats som tar styrström från bilens egna ledningar med en traditionell strömtjuv eller annan kabelskarvning. På nyare bilar styrs det mesta av belysningen via digitala impulser som skickas från bilens så kallade Canbus-system. Det är detta system som bland annat kan skicka felmeddelanden att ditt fordon har en trasig lampa. Då finns det ingen möjlighet att koppla sig in genom en strömtjuv eller motsvarande. Istället rekommenderar vi att man använder sig av en XBB Dongle & PowerUnit som är en enhet i två delar. XBB PowerUnit kopplar man in på reläkabeln enligt anvisning medans den andra delen, XBB Dongle placeras i bilens OBD- uttag som är placerat inne i bilen. (vanligtvis någonstans i utrymmet under ratten). XBB Dongle läser av de digitala signalerna som bilen skickar och skickar därefter vidare informationen via Bluetooth till XBB PowerUnit som placeras i motorrummet och i sin tur omvandlar dessa signaler till ström in i reläkabeln. För varje XBB PowerUnit som placeras i reläkabelsatsen kan den läsa av två signaler. Det vanligaste signalerna som rekommenderas för användning är exempelvis helljus (för att få ditt extraljus att tändas tillsammans med bilens befintliga helljus) och förslagsvis positionsljus. (om ditt extraljus är utrustad med det). Men den kan även avläsa signaler såsom blinkers, dimljus, backljus osv. Så tillsammans med en XBB Dongle & PowerUnit så får man stora möjligheter med sitt extraljus.

Obs! Det är inte alla extraljus som är utrustade med positions/parkeringsljus.

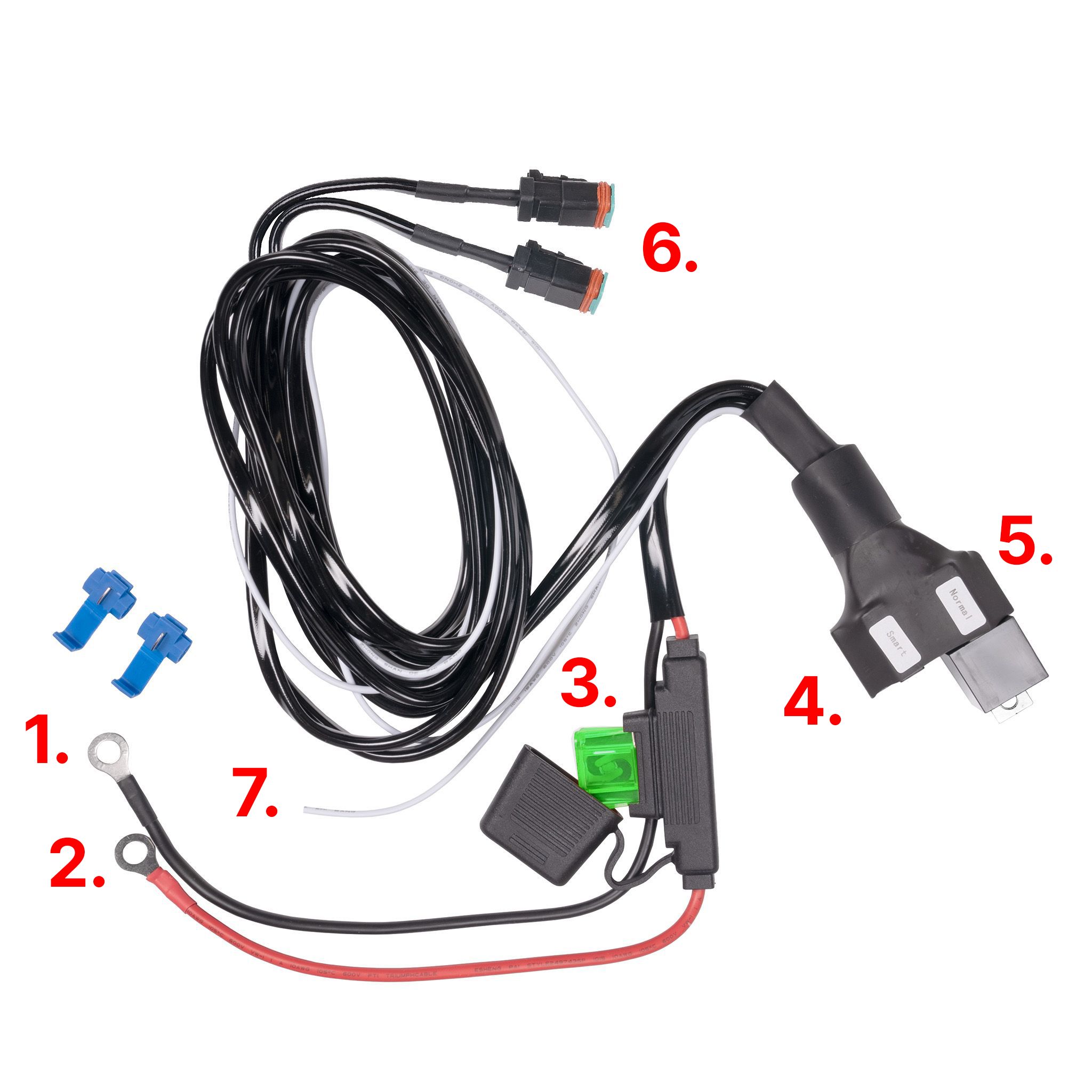

Först måste följande komponenter identifieras på reläkabelsatsen:

1. Negativ pol (jordning, ansluts till bilchassit eller annan jordad punkt på bilen)
2. Pluspol (ström, ansluts till batteriets pluspol eller till annan strömkälla som finns i motorrumet. Om batteriet är placerat någon annanstans än motorrummet finns det oftast en färdig plats i motorrumet för att ta ström)
3. Säkring
4. Styrströmskabel (Om ditt extraljus är utrustat med positionsljus så rekommenderar vi att du använder denna ledning, så slipper du dra en separat kabel för det)
5. Extraljuskontakt (Beroende på reläkabelsats finns det 1-4 stycken. Kontakten ansluts direkt till extraljusets kontakt. Om reläkabelsatsen har flera kontakter kan du lämna de överblivna kontakterna okopplade och placera dem i motorutrymmet på en skyddad plats från fukt)
6. Relä

4. Anslutning av plus- och minuspol

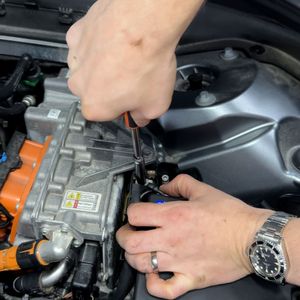

Ta bort säkringen från reläkabelsatsen. Leta upp bilbatteriet eller annan strömkälla i motorutrymmet och hitta en lämplig plats för att ansluta pluspolen. Om batteriet inte sitter i motorutrymmet, utan till exempel i kupén eller den bakre delen av fordonet, finns det oftast en strömkälla i motorutrymmet som får konstant spänning. Kabeln ansluts med förslagsvis en ringkabelsko antingen till låsbulten på pluspolen på batteriet under muttern, eller till en motsvarande strömkälla. Lossa muttern, anslut pluskabeln från reläkabelsatsen och skruva tillbaka muttern.

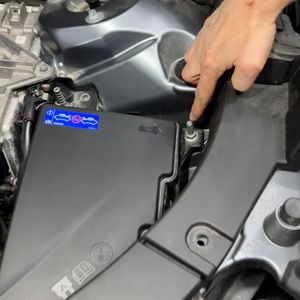

Därefter kopplas minuspolen antingen till jordad punkt, förslagsvis bilens chassi eller annan anvisad punkt, varifrån reläkabelsatsen kan jordas. Vi rekommenderar att du kopplar denna till chassit.

5. Installation av XBB PowerUnit

Bra jobbat! Nu har vi kommit till anslutningen av XBB PowerUnit! Börja med att byta ut reläet från din reläkabelsats till XBB PowerUnit. Obs! Slå en extra kik så att minus (GND) är anslutet till rätt stift på XBB PowerUnit®, speciellt om du använder ett färdigt reläkablage! Ibland kan man behöva byta plats på någon av stiften för att få det att lira. Se instruktionsfilm på hur du byter dessa i filmen nedan. Montera XBB PowerUnit upprätt med kontakterna nedåt för att undvika att vatten & fukt tränger in.

När du bytt ut reläet så kan du enkelt scanna QR-koden på baksidan för en komplett guide i hur du får igång din XBB. Du kan även läsa den HÄR.
Ladda ner appen XBB Configurator från App Store eller Google Play och följ sedan instruktionerna.

• Installera XBB PowerUnit i bilen.
• Kontrollera stiften samt montera den upprätt.
• Ladda ner XBB Configurator och lägg till XBB PowerUnit.
• Lägg till din PowerUnit i appen - tryck på + och "lägg till PowerUnit", välj den XBB PowerUnit som dyker upp.
• Tryck på "kugghjulet" (inställningar) för att konfigurera din XBB PowerUnit.
• Välj vilken signal du vill att Utgång 1 (15 ampere alt. 180W @12V) ska följa. Vill du att den ska följa vanliga helljuset så är det generellt signalen "HIGHBEAM".
• Välj vilken signal du vill att Utgång 2 (5 ampere alt. 60W @12V) ska följa. Detta är exempelvis lämpligt för positionsljus, blixtljus eller backljus. Har du inget inkopplat på Utgång 2 så sätt den som Inaktiv.
• Funktionen "Tvinga på" & "Tvinga av" kan användas för att kontrollera att du kopplat din belysning korrekt. Kom dock ihåg att välja "Följ signal" och tryck Spara uppe i hörnet innan du slutför installationen.

Håller du på att installera ett eller flera extraljus som en effekt över 180W? Då kommer det krävas en liten och enkel tilläggsinstallation! Se instruktioner här: XBB Dongle installation vid högre effekt än 180W

90 sekunders installationsfilm

Installation av XBB Dongle

• Lokalisera din bils OBD2 - uttag. Brukar sitta i närheten av ratten, ibland händer det att det döljer sig bakom någon liten lucka.
• Montera din XBB Dongle i OBD2-uttaget, säkerställ att den är ordentligt intryckt i uttaget.
• Starta appen och klicka på "Skanna efter XBB Dongle".
• Lägg till den XBB Dongle som dyker upp för att fortsätta installationen.
• Följ anvisningen om eventuella uppdateringar om en sådan är rekommenderad.
• Klicka återigen på "Skanna efter XBB Dongle" och välj den när den dyker upp i appen (Dyker den inte upp så kan du testa att ta ur och sätta i den i OBD2 uttaget igen)
• Välj "Recept" baserat på vad du har för bil. OBS! Ligger det redan ett recept i XBB Dongle ex. Q.C Test recipe måste det först tas bort innan man väljer ett nytt. Klicka på settings och välj Ta bort XBB Dongle-receptet.
• Kontrollera att de signaler/funktioner du är intresserad av fungerar i appen genom att prova dem i bilen. Exempel, om du aktiverar helljuset på bilen så ska HIGHBEAM ändra status till PÅ och bli grönmarkerad. Samma gäller för övriga signaler. Vill du prova ett annat recept klickar du på settings och väljer ta bort XBB Dongle-recept, välj sedan ett nytt recept och testa funktionerna på nytt.
• OBS Viktigt! Avsluta installationen av XBB Dongle med att stänga av och lås/larma bilen. Kontrollera sedan i appen om signalen SYSTEM_ACTIVE finns med. Finns den signalen med är det är viktigt att den blir rödmarkerad efter ca 2 minuter efter det att du låst/larmat bilen. OBS! Sitt inte kvar i bilen när du gör denna test. Skulle den INTE bli rödmarkerad så stämmer inte receptet riktigt med din bil och det finns risk att bilens batteri blir urladdat. Prova i så fall ett annat recept.
• Har du problem? Kika gärna in i FAQ innan du kontaktar supporten!

6. Kabeldragning och testning

Efter att anslutningarna har gjorts och du har slutfört installationen i appen. Testa extraljusets funktionalitet. Om allt är i sin ordning, bunta ihop kablarna i ett snyggt knippe och fäst kabelknippet på en lämplig fuktskyddad plats i motorutrymmet. Placera XBB PowerUnit upprätt och på en så skyddad plats som möjligt, för att undvika att fukt tränger sig in.

Om extraljuset/extraljusen inte tänds, kontrollera följande:

• Alla kopplingar är ordentligt fastsatta och anslutna
• Kontrollera extraljuset genom att ansluta det direkt till batteriet
• Se till att XBB PowerUnit & XBB Dongle har kontakt.

7. Riktning av extraljus

När montering och anslutning av extraljuset är klart, vänta på kvällen och mörkret. Hitta en lämplig mörk plats (t.ex. en väg eller annat liknande öppet område). Slå på extraljusen och rikta in dem så att de pekar rakt fram.

Ett ljus riktat för lågt lyser för mycket nära bilens front, vilket gör det svårt att se långt. Ett ljus riktat för högt kommer att lysa upp trädtopparna, men själva vägen kommer inte att få något ljus alls. Om det finns flera extraljus är det lämpligt att rikta deras stråle ifrån varandra en aning, så att ljusbilden vidgar sig avsevärt i sidled. En bra tumregel för att rikta ljus är att rikta dem rakt fram. Ett bra verktyg för detta är till exempel ett vattenpass, dessa finns till och med i smartphones nu för tiden.

8. Installation av extraljus för bilar med Xenon eller LED-ljus

Om bilens helljus använder sig av xenon- eller LED-lampor, är det i de flesta fall inte möjligt att ansluta extraljus endast med hjälp av en traditionell reläkabelsats, eftersom helljusen inte nödvändigtvis har en kontinuerlig 12V-spänning från vilket styrströmmen kan tas från. Detta är lätt att verifiera med en multimeter, precis som i bilar med halogenlampor. Om det finns en kabel/kontakt som visar konstant 12V spänning när helljuset är på, och som visar 0V när helljuset stängs av, kan anslutningen göras enligt tidigare kapitel.

Hittar du inte en enda kabel/kontakt med konstant spänning bör du även kolla i bilens servicebok för att se om det finns en separat säkring för helljusen. Om detta är fallet är det troligt att styrströmmen kan tas ut från den, och då kan anslutningen göras med en traditionellt reläkabelsats. Om inte, måste styrströmmen tas från CANbus-avkodare eller XBB med ett trådlöst relä.

I grund och botten kan XBB-reläet användas i alla CAN-busstyrda bilar. XBB-reläet detekterar även en svag styrström, så det kan vanligtvis användas i till exempel BI-xenonljus.

I nya bilar styrs helljuset allt mer via CAN-bus, så helljuset har inte längre någon egen strömsladd. Om du inte hittar någon ledning från vilket styrströmmen skulle kunna tas från, tas styrströmmen från bilens CAN-bus. Det finns praktiskt taget två sätt för installation för canbus

• Det enklaste och populäraste sättet att installera extraljus i en can-busstyrd bil är att använda en XBB-dongel: Dongeln ansluts till OBD-porten, där den avläser informationen när helljuset slås på, och skickar informationen till reläet som ingår i paketet, vilket i sin tur slår på extraljuset. Dongeln kräver en reläkabelsats för att fungera. Mer information och installationsanvisningar finns på produktsidan: XBB Dongle + Powerunit
• Ett lite billigare men mer mödosamt sätt är att använda ett "smart relä" som kan kopplas direkt till can-buskablarna. Likt ovannämnda dongel kräver detta också en traditionell reläkabelsats, så denna avkodare är ENDAST till för att ta och avkoda stryströmmen. Installationsanvisningar för reläet hittar du här: Can-relä

Om du fortfarande har några frågor eller funderingar finns Valostores kundtjänst både på chatt, mail och telefon.

9. Anslutning till CAN-bussstyrda bilar

I många nya bilar, särskilt de som är utrustade med LED-ljus, styrs helljusen med hjälp av det så kallade CAN- eller CANbus-systemet, och detta betyder att helljuset inte längre har en egen strömkabel. Om du inte hittar någon kabel från vilket styrströmmen skulle kunna tas från, tas styrströmmen från bilens CAN-bus istället. Att installera extraljus för CAN-bus skiljer sig något från traditionell installation, därför används ett separat relä för CAN-businstallation. Instruktioner för installation av CAN-bus relä finns du på dess produktsida: Canbus-avkodare.

Ett lite enklare och nyare sätt är att använda en XBB-dongeln: Dongeln ansluts till OBD-porten, där den avläser informationen när helljuset slås på, och skickar informationen till reläet som ingår i paketet, vilket i sin tur slår på extraljuset. Dongeln kräver en reläkabelsats för att fungera. Mer information och installationsanvisningar finns på produktsidan: XBB Dongle + Powerunit
